4 فلوت گوشه شعاع پایان آسیاب

نمایشگاه های Spotlight

شرح

در زمینه تولید مدرن، ابزارهای برش کارآمد برای کیفیت و کارایی ماشین کاری بسیار مهم هستند. این آسیاب انتهایی شعاع گوشه ای 4 فلوت به دلیل داشتن مواد کاربید سیمانی، شعاع فیله و پوشش ویژه، به طور گسترده در زمینه های مختلف استفاده می شود. این یک ابزار برش کارآمد برای ماشینکاری با طراحی شیار خاص است که می تواند سطح صاف تری را در حین ماشینکاری فراهم کند و زمان لازم برای ماشین کاری را کاهش دهد. علاوه بر این، دارای چهار لبه برش با طول شیار منظم است که می تواند به طور موثر شعاع فیله را در پایین شانه فرز پردازش کند و سرعت تغذیه را بهبود بخشد، بنابراین عمر ابزار را طولانی تر کرده و بهره وری را بهبود می بخشد.



امکانات

1. طراحی شیار: این آسیاب انتهایی شعاع گوشه ای 4 فلوت دارای چهار شیار است که می تواند در حین ماشینکاری به سطح صاف تری دست یابد. در عین حال، وجود شیار می تواند زمان پردازش را کاهش داده و راندمان تولید را بهبود بخشد.



2. طراحی شعاع فیله: طراحی شعاع فیله آسیاب انتهایی را قادر می سازد تا به دقت بالاتری دست یابد. به خصوص هنگام برخورد با مواد چالش برانگیز مانند فولاد ضد زنگ، فولاد سخت شده و آلیاژهای دیگر، می تواند اثر برش دقیق تری را ارائه دهد.



3. پوشش DLC ویژه: آسیاب انتهایی با پوشش ویژه DLC پوشانده شده است که مزایای متعددی دارد. در مرحله اول، پوشش DLC می تواند به طور موثر از خوردگی جلوگیری کند و ابزارهای برش را از محیط خارجی محافظت کند. ثانیا، پوشش DLC همچنین می تواند طول عمر ابزار را افزایش دهد و خطر سایش و آسیب را کاهش دهد.



4. انتخاب چند اندازه: انتخاب اندازه های متریک و بریتانیایی را برای رفع نیازهای مختلف پردازش فراهم می کند. این انتخاب چند اندازه، ابزار را انعطاف پذیرتر و همه کاره تر می کند.



کاربرد



• ساخت فلز: در زمینه ساخت فلز، به ویژه در هنگام کار با فولاد ضد زنگ، فولاد سخت شده و سایر مواد، این آسیاب انتهایی شعاع گوشه ای 4 فلوت می تواند راه حل هایی با دقت بالا و کارآمد برای پردازش ارائه دهد.

• رشته هوافضا: این صنایع نیازمند دقت و کیفیت فوق العاده بالایی قطعات هستند و قطعه کار تولید شده توسط این فرز دارای مشخصات یکنواخت و دقت بالایی است که می تواند این نیازها را برآورده کند.

• کارگاه ماشینکاری: می تواند نیازهای مواد مختلف و وظایف ماشینکاری را برآورده کند و می تواند اثر برش دقیق را برای ساخت قطعات مکانیکی ارائه دهد.





کارخانه





توضیحات محصول





55HRC 4 فلوت سیمانی کاربید گوشه Raduius پایان آسیاب با پوشش





مشخصات	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 میلی متر	12 میلی متر	4 میلی متر	50 میلی متر
D4*16*D4*75L	R0.1-R0.5/R1	4 میلی متر	16 میلی متر	4 میلی متر	75 میلی متر
D4*20*D4*100L	R0.1-R0.5/R1	4 میلی متر	20 میلی متر	4 میلی متر	100 میلی متر
D5*15*D5*50L	R0.1-R0.5/R1	5 میلی متر	15 میلی متر	5 میلی متر	50 میلی متر
D5*20*D5*75L	R0.1-R0.5/R1	5 میلی متر	20 میلی متر	5 میلی متر	75 میلی متر
D5*25*D5*100L	R0.1-R0.5/R1	5 میلی متر	25 میلی متر	5 میلی متر	100 میلی متر
D6*18*D6*50L	R0.1-R0.5/R1	6 میلی متر	18 میلی متر	6 میلی متر	50 میلی متر
D6*24*D6*75L	R0.1-R0.5/R1	6 میلی متر	24 میلی متر	6 میلی متر	75 میلی متر
D6*30*D6*100L	R0.1-R0.5/R1	6 میلی متر	30 میلی متر	6 میلی متر	100 میلی متر
D8*24*D8*60L	R0.1-R0.5/R1	8 میلی متر	24 میلی متر	8 میلی متر	60 میلی متر
D8*30*D8*75L	R0.1-R0.5/R1	8 میلی متر	30 میلی متر	8 میلی متر	75 میلی متر
D8*35*D8*100L	R0.1-R0.5/R1	8 میلی متر	35 میلی متر	8 میلی متر	100 میلی متر
D10*30*D10*75L	R0.1-R0.5/R1	10 میلی متر	30 میلی متر	10 میلی متر	75 میلی متر
D10*45*D10*100L	R0.1-R0.5/R1	10 میلی متر	45 میلی متر	10 میلی متر	100 میلی متر
D12*35*D12*75L	R0.1-R0.5/R1	12 میلی متر	35 میلی متر	12 میلی متر	75 میلی متر
D12*45*D12*100L	R0.1-R0.5/R1	12 میلی متر	45 میلی متر	12 میلی متر	100 میلی متر



تحمل ها
قطر فلوت	تحمل قطر فلوت	تحمل قطر ساقه
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



کاربرد
فولاد کربن فولاد	فولاد پیش سخت	سخت شده بالا				فولاد ضد زنگ	آلیاژ مس	آلیاژ آلومینیوم
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

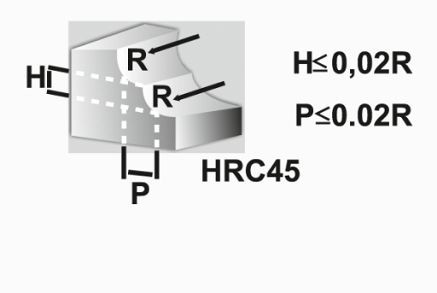

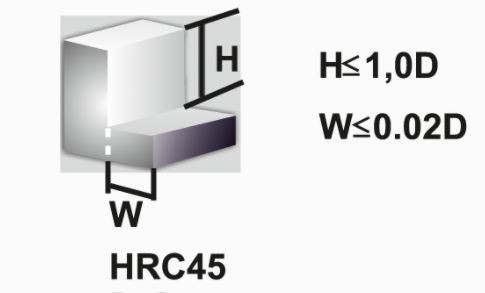

پارامترهای توصیه شده



مواد	فولاد کربنی، فولاد آلیاژی، S45C، FC، FCD، SCM، S50C، SKS...		فولاد آلیاژی، فولاد ابزار SCR، SNCM، SKD11، SKD61.NAK80		فولاد سخت، SKD11
سختی	HRC30 می باشد		HRC50 ( HRC50 )		HRC60 ( HRC60 )
قطر	سرعت برش (VC) (mm-1)	فید (F) (mm-min)	سرعت برش (VC) (mm-1)	فید (F) (mm-min)	سرعت برش (VC) (mm-1)	فید (F) (mm-min)
1 میلی متر	22000	400	18000	200	9000	140
1.5 میلی متر	12000	500	11000	280	5200	150
2 میلی متر	10000	550	10000	280	4600	170
3 میلی متر	9000	600	5500	310	3500	220
4 میلی متر	6000	750	5000	400	2200	220
5 میلی متر	4800	800	4000	400	1700	240
6 میلی متر	4500	820	3800	420	1600	300
8 میلی متر	3500	820	2800	420	1000	300
10 میلی متر	3000	820	1800	420	900	300
12 میلی متر	2000	820	1600	350	800	300
16 میلی متر	1500	650	1000	300	500	150
20 میلی متر	1200	650	900	300	400	150





فهرست مواد خام



مقطع تحصیلی	کد ISO	ترکیبات شیمیایی (%)		اندازه دانه (ام)	خواص مکانیکی فیزیکی (بیشتر یا مساوی)			پوشش
		دستشویی	شرکت		چگالی (g/cm3)	سختی (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	تیسین
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	تیسین
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	نانو مشکی
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	نانو (آبی)

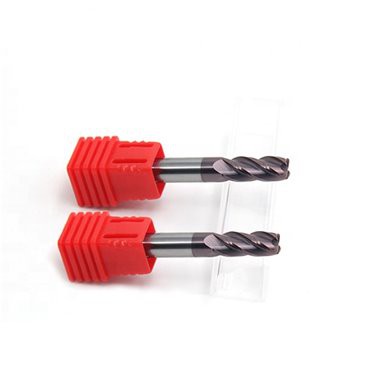

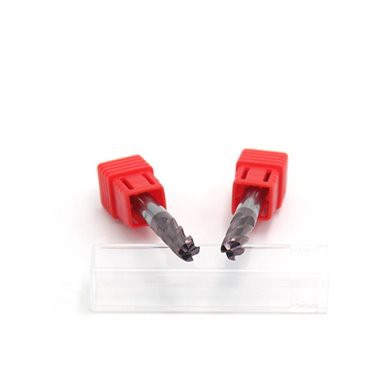

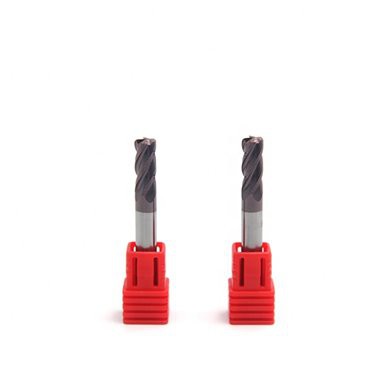

عکس های مفصل





فرز 4 فلوت گوشه شعاع فرز	برش کاربید شعاع 4 فلوت گوشه ای	فرز فرز کاربید شعاع 4 فلوت





مزایای ما



1. پس از دریافت درخواست شما، ما در 12 ساعت پاسخ خواهیم داد

2. لطفاً در هر زمان با من تماس بگیرید

3. سفارش نمونه استقبال می شود

4. به بازدید از کارخانه ما خوش آمدید، ما شما را انتخاب می کنیم

5. لطفاً لیست قیمت را از ما بپرسید





بسته بندی





سوالات متداول



Q1: شرکت یا کارخانه:

A1: ما بیش از 10 سال کارخانه حرفه ای ابزار کاربید هستیم. بهترین ابزار کاربید تنگستن تولید در چین است.



Q2: MOQ شما چیست؟

A2: ما از سفارش نمونه شما برای آزمایش کیفیت خود استقبال می کنیم، ما معتقدیم که شما تامین کننده مناسبی هستیم که به دنبال آن هستید. بنابراین بدون MOQ.



Q3: آیا می توانم کاتالوگ شما را دریافت کنم؟

A3: بله، مطمئنا. می توانیم از طریق ایمیل برای شما ارسال کنیم.



Q4: چه مدت می توانم سفارش را دریافت کنم

A4: نمونه سفارش 1-5 روز. سفارش بزرگ باید بررسی شود، معمولاً 15-25 روز.



Q5: آیا می توانید کالاها را مطابق نقشه های ما بسازید؟

A5: بله، خوب است، ما بخش قالب گیری حرفه ای را داریم.
